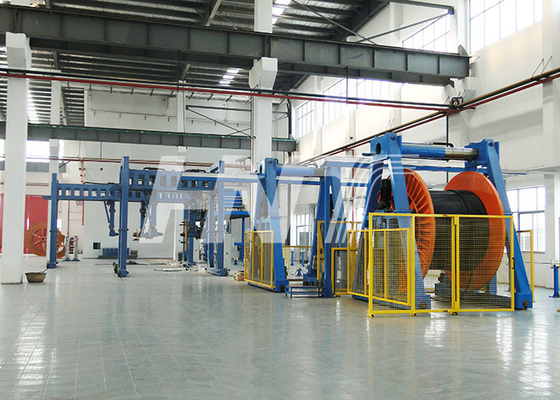

Kabel Rewinding Line Wire Take Up and Payoff Machine
HNT Traversing Wire Take Up Machine
,Spooling Wire Take Up Machine
,Peralatan Spooling Kawat HNT
Pengambilan Portal Tipe A:
Metode bongkar muat adalah struktur tipe A yang dapat digerakkan portal, pintle reel digerakkan oleh dua motor melalui peredam pinwheel cycloidal, masing-masing pintle dapat diangkat secara terpisah atau bersamaan.Ini dilengkapi dengan perlindungan mekanis dan perangkat perlindungan listrik dan dengan desain pintle aksesori untuk memenuhi pemasangan spesifikasi yang berbeda dari gelendong;Penjepitan gelendong diwujudkan oleh motor, dan dilengkapi dengan perlindungan mekanis dan perangkat perlindungan listrik.Bongkar muat gelendong sangat nyaman.
Take-up adalah motor AC yang menggerakkan gearbox untuk menggerakkan gelendong, dan gearbox adalah variabel tak terhingga;Siemens 200 PLC+ Gubernur Siemens yang diimpor digunakan untuk mengontrol operasi motor.Informasi traverse pitch dan bobbin dapat dimasukkan ke panel kontrol, kontrol PLC dengan fungsi perhitungan diameter koil dapat secara otomatis mengontrol tegangan dan arah sebaliknya.Traverse digerakkan oleh motor untuk mengurangi gear box dan roda pemandu, untuk mengontrol pitch traverse, dan gear box terhubung langsung ke poros traverse;
2 metode kontrol pengambilan: kontrol torsi dan kontrol kecepatan yang dapat dialihkan secara manual.
Rem: dengan rem kupu-kupu pneumatik, kontrol katup solenoid.
Parameter teknik
| Model | TUA25 | TUA32 | TUA36 | TkamuA42 | TkamuA50 |
| Diameter gulungan | 1250/2500 | 1600/3200 | 2000/3600 | 2500/4200 | 2500/5000 |
| Diameter flensa maks (mm) | 2500 | 3200 | 3600 | 4200 | 5000 |
| Diameter flensa minimum (mm) | 1250 | 1600 | 2000 | 2500 | 2500 |
| Lebar keseluruhan min (mm) | 900 | 1180 | 1500 | 1900 | 1900 |
| Lebar keseluruhan maks (mm) | 1900 | 2120 | 2300 | 2400 | 2500 |
| Diameter laras min (mm) | 500 | 800 | 2500 | 2800 | 3000 |
| lubang (mm) | 80(100-125) | 80(100-125) | 200 | 200 | 200 |
| Diameter kawat minimum (mm) | 7 | 8 | 20 | 30 | 40 |
| Diameter kawat maks (mm) | 70 | 120 | 140 | 160 | 180 |
| Rentang lintasan (mm) | 8-90 | 9-120 | 20-140 | 30-160 | 40-180 |
| Berat gulungan maks (kg) | 12000 | 15000 | 20000 | 30000 | 40000 |
