Concentric Stranders Memproses Pembuatan Kawat Kabel Untuk Konduktor Berbentuk Kipas

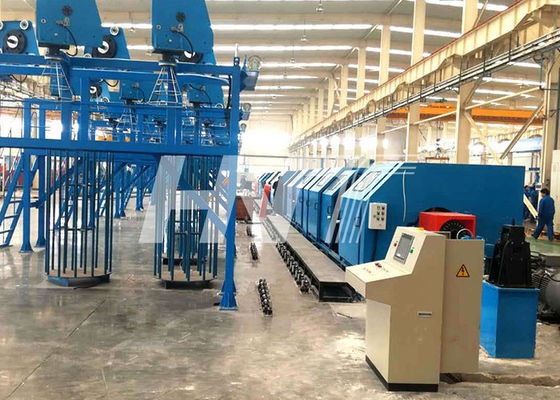

Mesin Stranding Konsentris TXJ1100

Aplikasi:

Terutama digunakan untuk tembaga, aluminium melingkar konduktor terdampar dan menggambar atau konduktor berbentuk kipas terdampar tekanan dan inti baja untai aluminium, untai paduan aluminium.

Parameter Teknis Utama:

1. Mesin dirancang untuk tidak memutar balik dan menekan konduktor tembaga, Aluminium dan ACSR berbentuk lingkaran dan sektor.

2. Mesin dengan kekakuan struktur rangka yang baik, berkontribusi pada kecepatan lari yang tinggi, pemuatan yang cepat dan nyaman, tidak ada spool omset dan lain-lain;

3. Satu kawat per gelendong, ditambah kontrol tegangan yang sederhana dan stabil, dan kecepatan garis operasi maksimum mencapai 3 kali lipat dari garis untai kaku rangka;

4. Mesin dengan fungsi deteksi putus kabel otomatis akan segera berhenti ketika ada kabel putus;

5. Kontrol PLC diadopsi, memberikan operasi yang stabil, kinerja yang andal, dan otomatisasi tingkat tinggi.

6. Overload perlindungan take-up;

7. Perlindungan tekanan udara rendah;

8. Pemutus kawat berhenti.

Perangkat penggulung ganda

Diameter roda traksi F2500mm

Maks.Kecepatan Traksi 120m / mnt

Maks.Traksi 12T

Motor traksi 110kW (motor frekuensi variabel AC)

Roda ganda, penggerak ganda, alur berbentuk u, dua roda dipasang secara miring untuk memfasilitasi perjalanan kabel dan memastikan permukaan kabel tidak berbenturan

Dengan perangkat penekan kawat pneumatik, pastikan kabel tidak longgar saat berhenti, pitch yang terdampar stabil.

Traksi digerakkan oleh motor frekuensi variabel AC secara terpisah, kontrol konversi frekuensi inverter.

Parameter teknis

Tata letak mesin untai konsentrat:
