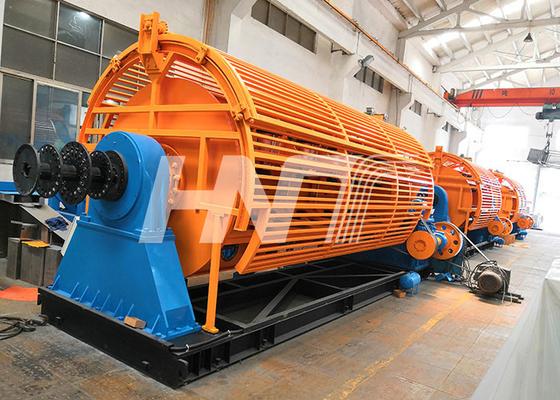

SIEMENS PLC Rigid Frame Strander Untuk Tembaga, Paduan Aluminium Aluminium
Mesin stranding kaku kabel tembaga
,Strander bingkai kaku aluminium
,127 kabel Rigid Strander
orang asing yang kaku:
Mesin ini digunakan untuk terdampar tembaga, Aluminium.Stranding unilay dan konduktor konsentris terbalik, bulat, terkompresi, dipadatkan atau berbentuk sektor untuk digunakan untuk pembuatan kabel atau untuk Konduktor Over Head.Garis untai kaku adalah alat berat yang ideal untuk membuat konduktor berukuran besar untuk kabel daya LV/MV/HV dan konduktor di atas kepala (AAC/AAAC/ACSR).Disiapkan untuk Bobbin Dia.630mm hingga 710mm dengan sistem pemuatan samping atau lantai otomatis pada 45° serta sistem khusus yang disesuaikan dengan kebutuhan pelanggan.Konfigurasi dari 19 hingga 127 kawat.
Dilengkapi dengan sistem kontrol tegangan konstan dan sistem rem cerdas:
Dengan Melacak (Supersonic) panjang kawat yang dibungkus pada gelendong, panjang kawat yang tersisa pada gelendong akan dideteksi dan ditransmisikan ke PLC.PLC akan mengontrol udara yang masuk melalui katup proporsional dan membuat tegangan konstan mengikuti panjang kawat yang tersisa.Dua kelompok mengendalikan ketegangan cakram rem untuk membayar untuk memastikan tekanan pada cakram sama.Sistem rem pneumatik dikendalikan oleh sistem rem cerdas.Saat mesin mati, sinyal kecepatan masing-masing sangkar akan ditransmisikan ke PLC oleh pengirim.PLC akan membuat perhitungan secara otomatis dan memberikan gaya rem yang berbeda untuk setiap sangkar dengan katup proporsional yang sesuai.Kemudian kandang yang berbeda akan berhenti disinkronkan.
Sistem Kontrol Listrik:
Sistem kontrol sinkron untuk strander bermotor terpisah berbeda dengan sistem strander serupa lainnya oleh pembuat lain.Sangat mudah untuk operator dengan pengaturan semua parameter pada layar sentuh.Semua parameter proses dapat diingat kembali.Sistem pengumpulan pro dan tanggal yang unik memastikan mesin berjalan stabil dan dapat diandalkan.Ketepatan panjang lay kurang dari 3% saat penghentian darurat dan kurang dari 1% saat penghentian jalur normal (kontrol komunikasi Profibus).
Parameter Teknis:
| Model Mesin | JLK-630 | JLK-710 |
| Kawat Tembaga Tunggal Dia. | 1.7～Φ4.5mm | 1.7～Φ4.5mm |
| Kawat Aluminium Tunggal Dia. | 1.8～Φ5.0mm | 1.8～Φ5.0mm |
| Kawat Paduan Alumium Tunggal Dia. | 1.7～Φ4.5mm | 1.7～Φ4.5mm |
| Maks.kawat terdampar dia. | 30-55mm | 30-55mm |
| Panjang berbaring | 40～350mm (penyesuaian tanpa langkah) | 40～350mm (penyesuaian tanpa langkah) |
| Kecepatan putar maks | 500rpm | 500rpm |
| Kecepatan garis maks | 100m/mnt | 100m/mnt |
| Kecepatan rewinding maks | 150～200m/menit | 150～200m/menit |
| Bayar di Cage | 630 | 710 |
| Pembayaran Pusat | PND630/1600 | PPND630/1600 |
| Penggulung Roda Ganda | 2000mm, 2500mm | 2000mm, 2500mm |
| Motor putar sangkar | Siemens AC Motor | Siemens AC Motor |
| Struktur Kandang Terdampar | 6B, 12B, 18B, 24B, 30B, 36B | 6B, 12B, 18B, 24B, 30B, 36B |
| Metode Pemuatan | Pemuatan samping atau Pemuatan bawah | Pemuatan samping atau Pemuatan bawah |
