| MOQ: | 1 set |
| harga: | negotiable |
| standard packaging: | Sesuai dengan kebutuhan pelanggan |
| Periode pengiriman: | 30-120 hari |
| metode pembayaran: | T/T, L/C |

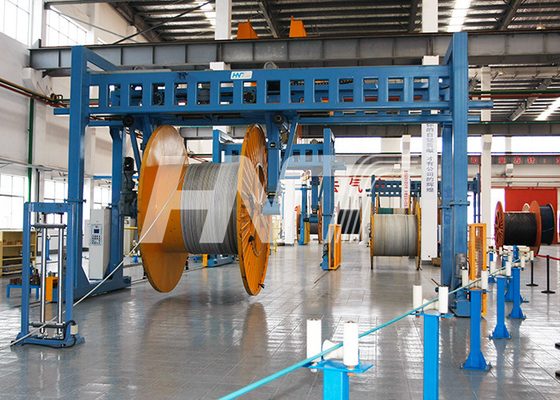

Pengambilan Bingkai Portal
Pengambilan melintasi adalah desain portal pintle gantung.Lengan pengangkat teleskopik sempit, memungkinkan akses yang baik ke gulungan saat mengencangkan kabel.
Take-up memiliki dua komponen utama: rangka portal dan kereta traversing.Lengan pengangkat teleskopik ditangguhkan dari kereta yang bergerak, yang dipasang di roda pada balok.Semua gerakan pintle, naik-turun dan masuk-keluar, digerakkan oleh motor.
Kereta melintasi selama operasi untuk mempertahankan garis tengah lurus dari kabel yang memasuki gulungan.Pitch traversing dan titik balik dapat diatur dengan menggantung tombol-tombol panel kontrol.
Gulungan adalah pin-anjing yang digerakkan oleh motor AC yang dikendalikan Vektor melalui girboks 2 langkah.Motor utama dapat dijalankan dengan torsi konstan atau dikendalikan oleh penari atau akumulator.Motor memiliki ventilasi paksa dan dilengkapi dengan rem elektromagnetik, yang berfungsi sebagai rem penahan atau rem berhenti darurat.
Satu set pintle disertakan dalam mesin dasar.
Rol pemandu ditangguhkan dari bingkai portal.Rol mudah disesuaikan untuk diameter kabel yang berbeda.
Semua fungsi seperti rotasi gulungan, traversing, gerakan pintle, dan penanganan gulungan otomatis diaktifkan dan dikontrol dari panel kontrol gantung.
Melintasi take-up
Balok take-up cukup panjang untuk memungkinkan gulungan diubah di sisi jalur produksi.Dua take-up yang diposisikan di belakang satu sama lain seringkali merupakan solusi terbaik untuk produksi berkelanjutan.
Pemosisian otomatis gerbong dari posisi pemuatan ke posisi produksi dan sebaliknya dapat diaktifkan dengan sebuah tombol.Reel penuh bergerak secara otomatis ke posisi pergantian gulungan.Gulungan diturunkan dan pintle dibuka.Setelah pintle dimasukkan secara manual ke dalam gulungan kosong, tombol kedua diaktifkan dan gulungan diangkat dan dipindahkan ke samping ke posisi kerja.
Parameter teknik:
| Model | HT25 | HT32 | HT36 | HT42 |
| Diameter gulungan | 1250/2500 | 1600/3200 | 2000/3600 | 2500/4200 |
| Diameter flensa maks (mm) | 2500 | 3200 | 3600 | 4200 |
| Diameter flensa minimum (mm) | 1250 | 1600 | 2000 | 2500 |
| Lebar keseluruhan min (mm) | 900 | 1180 | 1500 | 1900 |
| Lebar keseluruhan maks (mm) | 1900 | 2120 | 2300 | 2400 |
| Diameter laras min (mm) | 500 | 800 | 2500 | 2800 |
| lubang (mm) | 80 (100-125) | 80(100-125) | 200 | 200 |
| Diameter kawat minimum (mm) | 7 | 8 | 20 | 30 |
| Diameter kawat maks (mm) | 70 | 120 | 140 | 160 |
| Kecepatan putaran maks (RPM) | 17/7/37 | 17/7/37 | 6/12/22 | 6/12/22 |
| Rentang lintasan (mm) | 8-90 | 9-120 | 20-140 | 30-160 |
| Berat gulungan maks (kg) | 12000 | 18000 | 25000 | 30000 |
|
|
